Dies sind Schlüsselkomponenten in Industrie-, Automobil- und Fluidfördersystemen, und die Qualitätskontrolle ist entscheidend, um ordnungsgemäße Abdichtung, Haltbarkeit und Funktion zu gewährleisten.
1. Gängige Teile von Absperrklappen

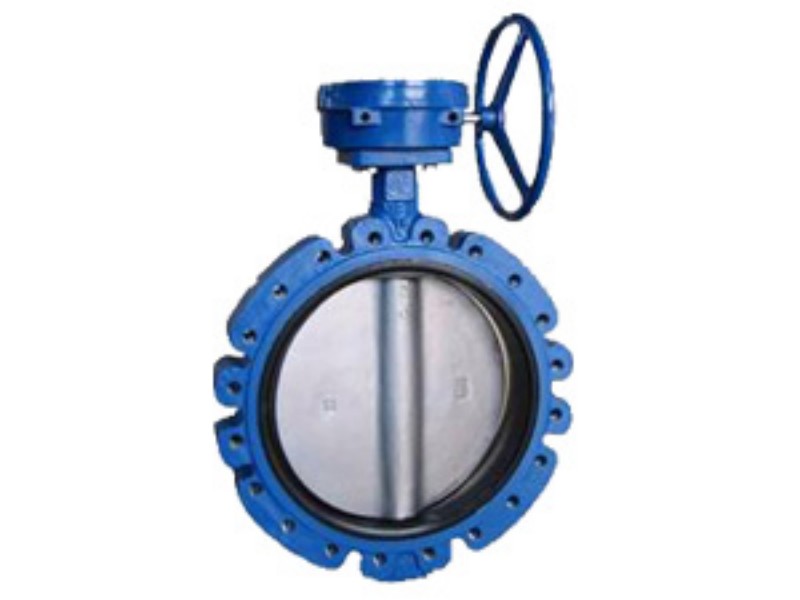

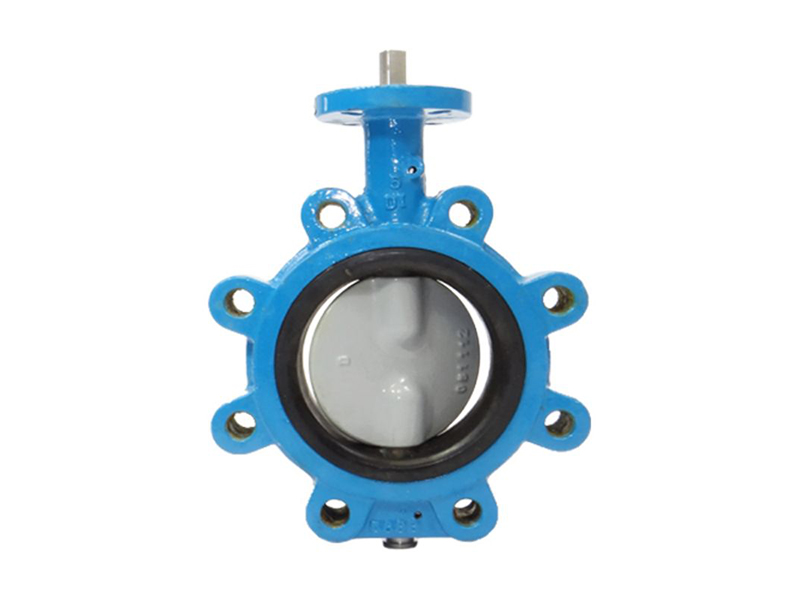

Eine typische Absperrklappe umfasst:

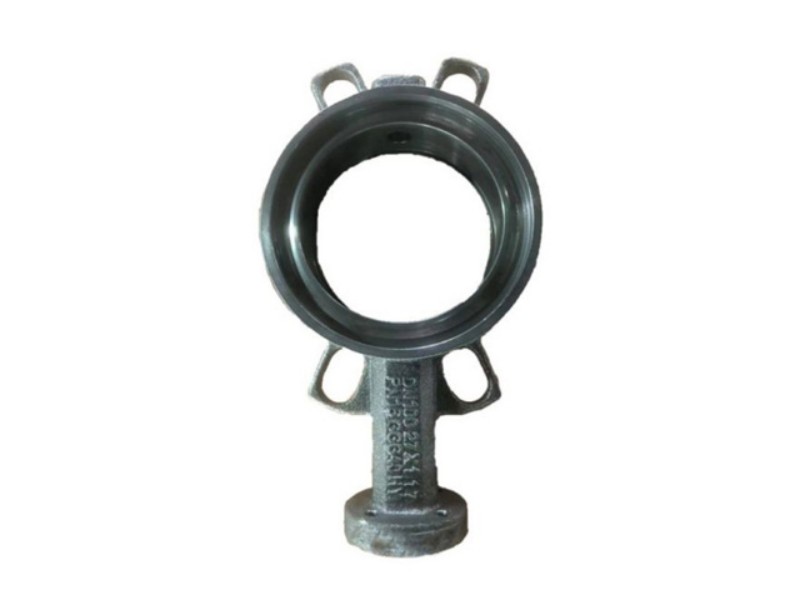

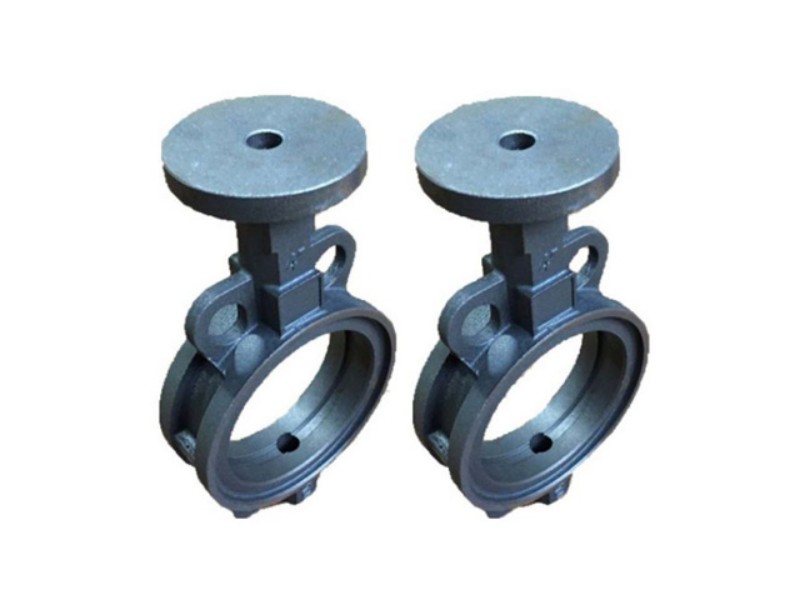

Ventilkörper – beherbergt den Durchflusskanal; üblicherweise aus Guss.
Scheibe / Platte – dreht sich, um den Durchfluss zu öffnen/schließen.
Schaft / Welle – verbindet die Scheibe mit dem Betätigungselement oder Griff.
Sitz / Dichtungsring – kann aus Elastomer oder Metall bestehen.
Aktuatorflansch / Getriebe – verbindet manuelle oder automatische Betätigung.
DerVentilkörper und ScheibeDie Kolben werden üblicherweise gegossen, während die Schäfte geschmiedet oder maschinell bearbeitet werden können.
2. Materialauswahl
Ventilkörper / Ventilscheibe:
Gusseisen (grau oder duktil) → häufig bei Niederdruckanwendungen.
Kohlenstoffstahl / Edelstahl → Korrosionsbeständigkeit, hoher Druck.
Bronze / Messing → Anwendungen im maritimen Bereich oder bei korrosionsgefährdeten Anwendungen.
Schaft / Vorbau:
Geschmiedeter Edelstahl oder Kohlenstoffstahl für Festigkeit und Verschleißfestigkeit.
Dichtflächen:
Oberflächen aus Edelstahl oder mit einer Legierung beschichtet für Langlebigkeit.
Hinweis zur Qualitätskontrolle: Das Material muss den ASTM- oder ISO-Normen entsprechen (z. B. ASTM A216 WCB für Kohlenstoffstahl, ASTM A351 CF8M für Edelstahl).
3. Gießverfahren für Ventilkörper und -scheiben
A. Sandguss
Am häufigsten verwendet für Gehäuse/Scheiben aus Eisen und Kohlenstoffstahl.
Vorteile: Große Abmessungen, komplexe Formen, niedrige Kosten.
Schwerpunkt Qualitätskontrolle:
Durchdachte Form- und Kernkonstruktion zur Vermeidung von Fehlgüssen und Lunkerbildung.
Ausreichende Absperrventile, Steigleitungen und Entlüftungsöffnungen zur Vermeidung von Porosität.
Kontrollierte Kühlung zur Minimierung von Schrumpfung und Verformung.
B. Feinguss
Wird für Edelstahl oder kleine, präzise Ventilscheiben verwendet.
Vorteile: Ausgezeichnete Maßgenauigkeit, glatte Oberflächenbeschaffenheit.
Schwerpunkt Qualitätskontrolle:
Präzision des Wachsmusters, Unversehrtheit der Schale und ordnungsgemäßer Ausbrennprozess.
C. Schmieden / Bearbeiten
Wird gelegentlich für Bandscheiben und Schäfte verwendet, wo die mechanische Festigkeit von entscheidender Bedeutung ist.
Die maschinelle Bearbeitung gewährleistet enge Toleranzen beim Passen von Kolbenstange und -scheibe.
4. Wärmebehandlung und Oberflächenbehandlung
Spannungsarmglühen – reduziert die Eigenspannungen im Ventilkörper nach dem Gießen.
Härten oder Anlassen – bei Edelstählen oder legierten Stählen zur Verbesserung der Festigkeit und Verschleißfestigkeit.
Oberflächenbearbeitung – Bearbeiten, Schleifen oder Läppen von Dichtflächen, um eine dichte Abdichtung zu gewährleisten
5. Inspektion und Qualitätskontrolle
A. Dimensionskontrolle
Ventilkörperabmessungen: Bohrung, Flanschlöcher und Planheit der Dichtfläche wurden mit Messschieber, Lehren oder Koordinatenmessmaschine geprüft.
Ausrichtung von Scheibe und Schaft: Gewährleistet reibungslose Rotation und ordnungsgemäße Abdichtung.
B. Zerstörungsfreie Prüfung (ZfP)
Radiographie / Röntgen: Erkennt innere Hohlräume, Einschlüsse oder Risse.
Ultraschallprüfung: Findet Fehler unter der Oberfläche in dicken Materialschichten.
Eindringprüfung mit Farbstoffen / Magnetpulverprüfung: Oberflächenrisse in Eisenteilen.
C. Druck- und Dichtigkeitsprüfung
Durch hydrostatische oder pneumatische Prüfungen wird sichergestellt, dass das Ventil dem Nenndruck ohne Leckage standhält.
Unentbehrlich für Hochdruckventile, die in Rohrleitungen oder Chemieanlagen eingesetzt werden.
D. Härte- und mechanische Prüfung
Zugfestigkeits- und Schlagprüfungen an Gussteilen (insbesondere Schaften und Scheiben).
Härteprüfungen zur Überprüfung der Materialbehandlung.
6. Häufige Fehler und deren Vermeidung bei Absperrklappengussteilen
| Defekt | Ursache | Kontrollmethode |
|---|---|---|
| Porosität | Gaseinschluss, Turbulenzen | Entgasen, richtiges Angießen, langsames Eingießen |
| Schrumpfhohlraum | Fehlerhafte Steigleitungskonstruktion | Ausreichende Steigleitungen, gerichtete Erstarrung |
| Fehlstart / Kaltabschaltung | Niedrige Gießtemperatur | Richtige Gießtemperatur, Formvorwärmung |
| Risse / Verformung | Thermische Belastung während der Abkühlung | Kontrollierte Abkühlung, Spannungsarmglühen |
| Sandeinschluss | Schimmelpilzerosion | Hochwertiger Sand, sachgemäße Handhabung der Form |
| Fehlausrichtung | Unsachgemäße Bearbeitung oder Schrumpfung | Simulation, CNC-Bearbeitung, strenge Qualitätskontrollen |
1. Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein professioneller Hersteller mit über 20 Jahren Erfahrung in der Konstruktion und Produktion von Gussteilen und Bearbeitungsteilen.
2. Wie kann ich Muster erhalten?
Bei Bedarf stellen wir Ihnen gerne kostenlos Muster zur Verfügung, allerdings müssen Neukunden die Kosten für die Form und den Versand übernehmen.
3. Können Sie Gussteile nach unserer Zeichnung herstellen?
Ja, wir können Gussteile nach Ihrer Zeichnung anfertigen – egal ob 2D-Zeichnung oder 3D-CAD-Modell. Mit einem 3D-CAD-Modell können wir die Werkzeugentwicklung effizienter gestalten. Aber auch ohne 3D-Modell können wir anhand einer 2D-Zeichnung die Muster zur Freigabe anfertigen.
4. Können Sie Gussteile anhand unserer Muster anfertigen?
Ja, wir können anhand Ihrer Muster Messungen vornehmen, um Zeichnungen für die Werkzeugherstellung anzufertigen.
5. Welches Qualitätskontrollverfahren setzen Sie intern ein?

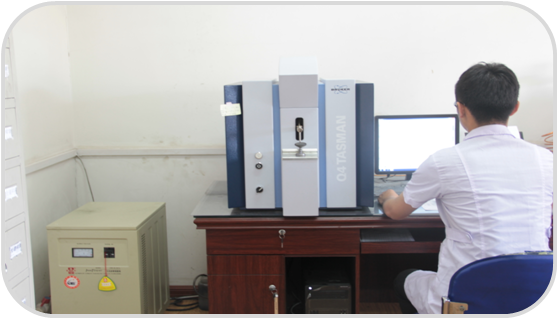

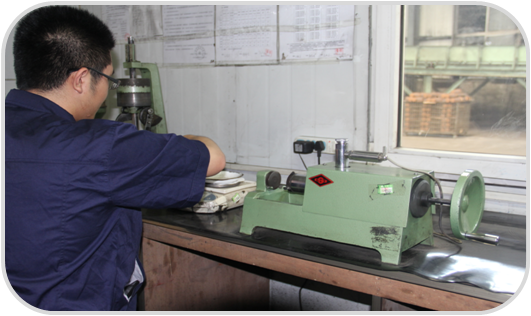

Wir verfügen über ein Spektrometer im Haus zur Überwachung der chemischen Eigenschaften, eine Zugprüfmaschine zur Kontrolle der mechanischen Eigenschaften und UT Sonic als zerstörungsfreie Prüfmethode zur Kontrolle des Gussmaterials und zur Erkennung von Fehlern unter der Oberfläche.
