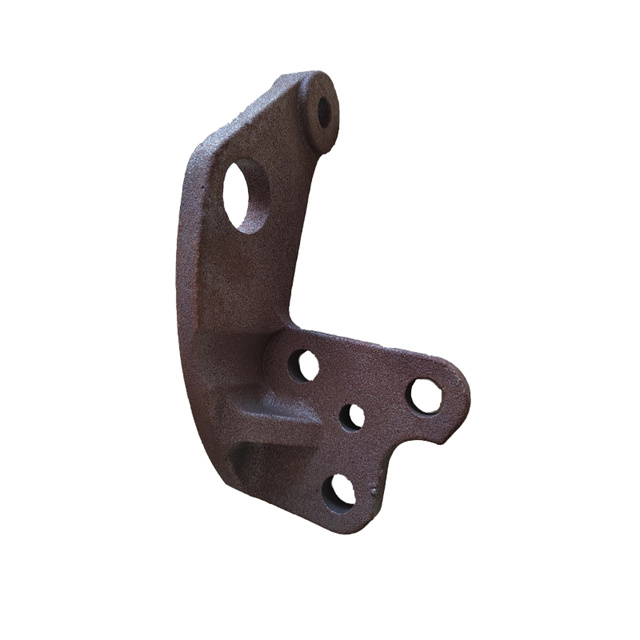

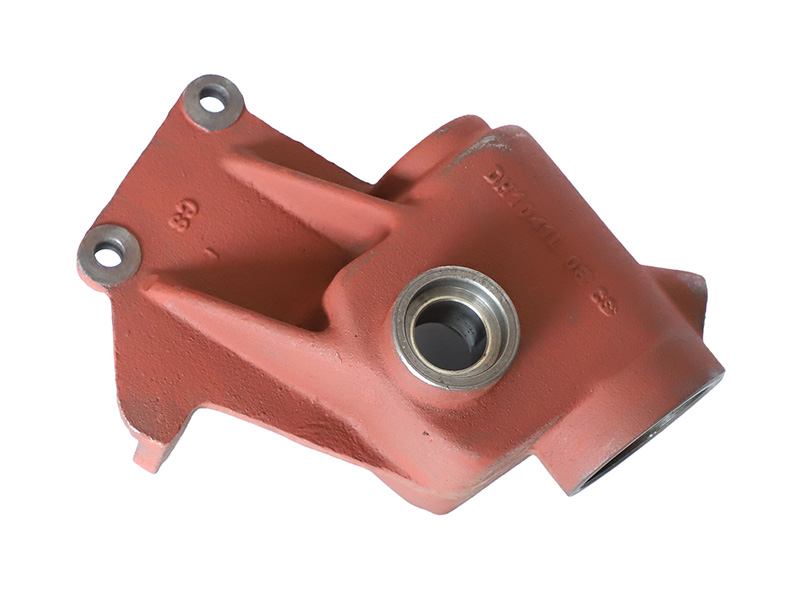

Traktorteile aus Sandguss-Gusseisen

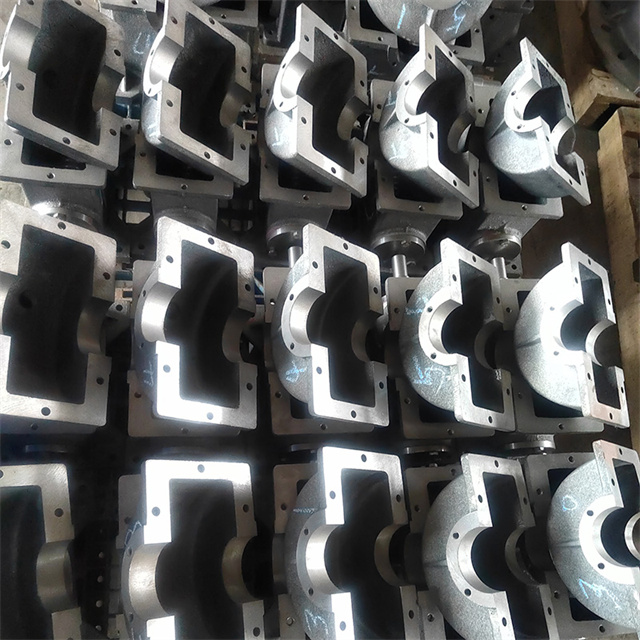

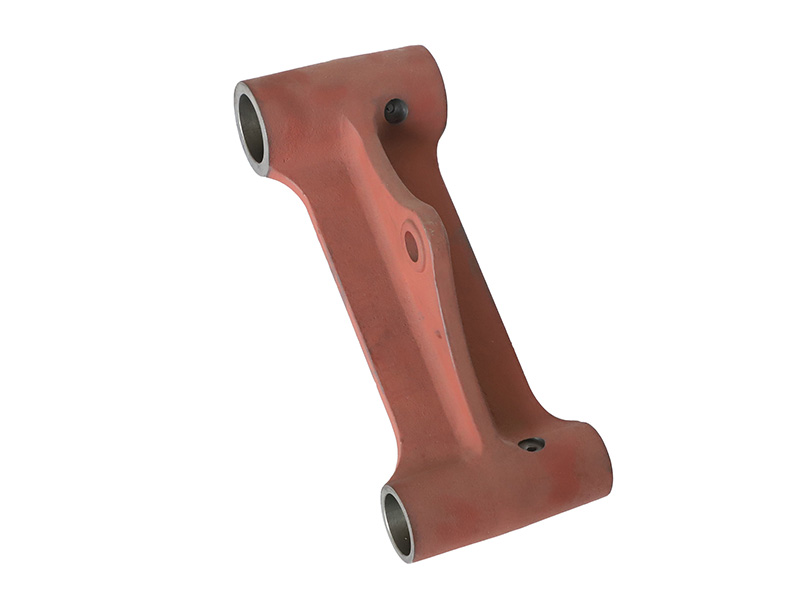

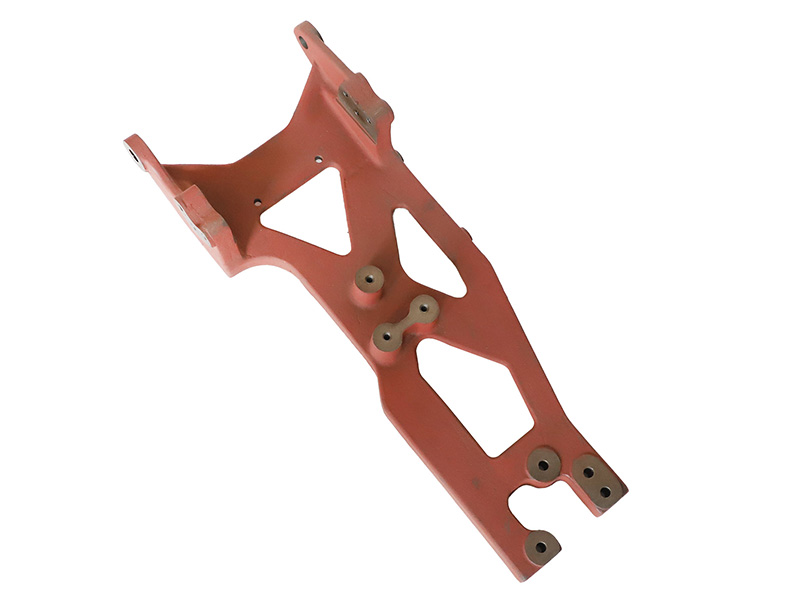

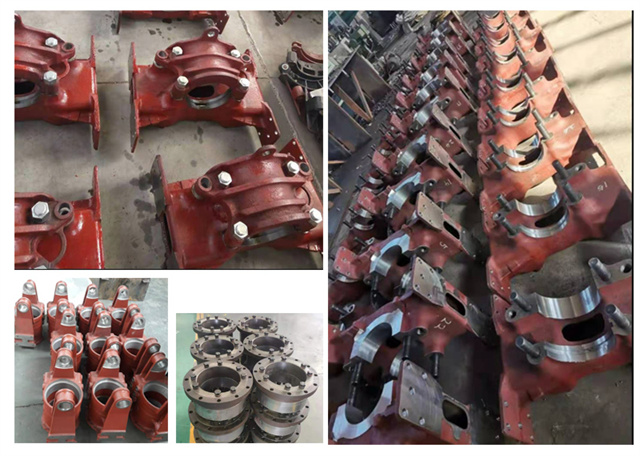

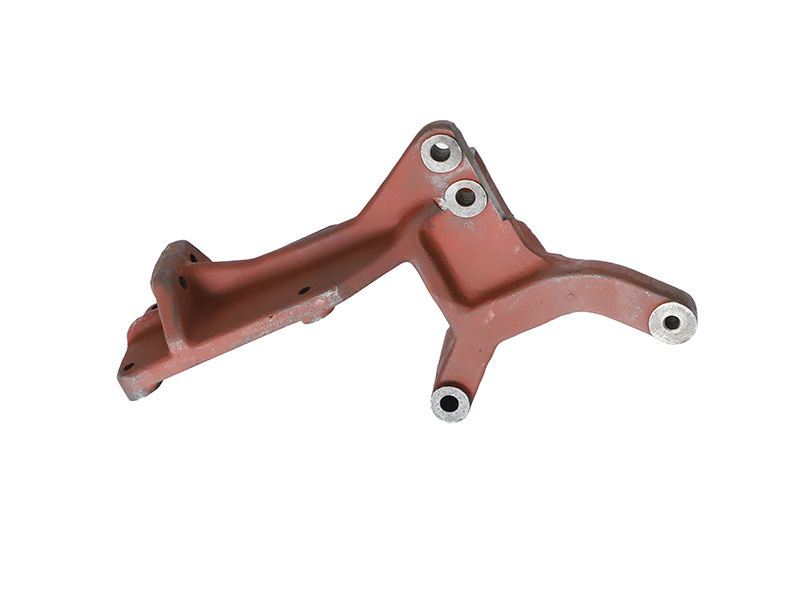

Traktorteile aus Gusseisen – wie Motorblöcke, Zylinderköpfe, Gehäuse, Halterungen und Zahnräder. Gusseisen wird aufgrund seiner hohen Verschleißfestigkeit, Vibrationsdämpfung und guten Gießbarkeit häufig in Traktoren eingesetzt, weist aber auch einige Nachteile wie Sprödigkeit und Schwindungsfehler auf. Hier eine detaillierte Übersicht:
1. Arten von Gusseisen für Traktorteile
Grauguss
Graphitplättchen im Mikrogefüge → gute Dämpfung, gute Bearbeitbarkeit.
Wird für Motorblöcke, Gehäuse und Rahmen verwendet.
Sphäroguss (Kugelförmiges Gusseisen)
Sphärisches Graphit → höhere Festigkeit und Zähigkeit.
Wird für kritische, tragende Teile wie Kurbelwellen, Achsen und Zahnräder verwendet.
Weißes Gusseisen
Harte, spröde → abriebfeste Teile (bei Traktoren weniger verbreitet).
Temperguss
Wärmebehandeltes Weißgusseisen → verbesserte Duktilität für Halterungen und Hebel.
2. Qualitätskontrolle bei Traktorteilen aus Gusseisen
A. Materialkontrolle
Legierungselemente: Der richtige Gehalt an Kohlenstoff (C), Silizium (Si), Mangan (Mn) und manchmal Nickel (Ni) gewährleistet die erforderliche Festigkeit und Verschleißfestigkeit.
Schmelzpunkt und Temperatur: Gusseisen schmilzt je nach Sorte bei etwa 1200–1500 °C; Überhitzung führt zu Oxidation und Gasaufnahme.
Entgasung: Besonders wichtig bei duktilem Gusseisen, um Gasporosität zu vermeiden.
B. Formen- und Mustergestaltung
Sandguss ist das gebräuchlichste Verfahren: Es ist langlebig und kostengünstig für große Traktorteile.
Schnittmustererstellung: Einschrumpfung (1–2%) und Entformungswinkel müssen berücksichtigt werden.
Anguss- und Steigrohrdesign: Die richtige Platzierung gewährleistet eine gerichtete Erstarrung und reduziert Schwindungshohlräume.
Tipp: Kühlkörper (Metalleinsätze) können verwendet werden, um die Abkühlgeschwindigkeit in dicken Bauteilen wie Motorblöcken zu steuern und so Schwindungsporosität zu vermeiden.
C. Steuerung des Gießprozesses
Gießtemperatur
Grauguss: 1400–1500 °C
Sphäroguss: 1450–1500 °C
Eine konstante Temperatur gewährleistet die vollständige Formfüllung und verhindert Kaltverschlüsse.
Gießgeschwindigkeit
Zu schnell → Turbulenzen, Gaseinschluss → Porosität
Zu langsam → Kaltabschaltungen
Erstarrungskontrolle
Die gerichtete Erstarrung mittels Steigern und Kühlkörpern verhindert innere Schrumpfung.
Die langsame Abkühlung von Gusseisen mit Kugelgraphit ermöglicht die ordnungsgemäße Knötchenbildung im Graphit.
D. Wärmebehandlung (nach dem Gießen)
Glühen → reduziert Eigenspannungen und Sprödigkeit in duktilem Gusseisen.
Spannungsentlastung → verhindert Verformungen in schweren Bauteilen wie Achsen.
Nodulisierungsbehandlung (für duktiles Gusseisen) → gewährleistet eine sphärische Graphitmorphologie und erhöht die Zähigkeit.
E. Inspektion und Prüfung
Sichtprüfung → auf Oberflächenfehler (Risse, Fehlstellen).
Zerstörungsfreie Prüfung (ZfP):
Ultraschallprüfung → erkennt innere Porosität und Risse
Magnetpulverprüfung → findet Oberflächenrisse in Eisenteilen
Röntgenprüfung → hochwertige Motorblöcke oder komplexe Gehäuse
Mechanische Prüfung:
Zugfestigkeits-, Härte- und Schlagprüfungen gewährleisten, dass das Bauteil den Spezifikationen entspricht.
F. Prozessoptimierung
Simulationswerkzeuge (MAGMA, ProCAST) sagen Schrumpfung, Erstarrungsmuster und thermische Gradienten voraus.
Statistische Prozesskontrolle (SPC): Überwachung der Schmelztemperatur, der Gießgeschwindigkeit und der Formqualität.
Automatisierung: Gießsysteme reduzieren menschliche Fehler, insbesondere bei großen Motorblöcken
G. Häufige Mängel an Traktorteilen aus Gusseisen und deren Vorbeugung
| Defekt | Ursache | Kontrollmethode |
|---|---|---|
| Schrumpfhohlraum | Unsachgemäße Platzierung des Steigrohrs, Versagen der gerichteten Erstarrung | Verwenden Sie Steigrohre, Kühlkörper und eine geeignete Formenkonstruktion. |
| Gasporosität | Gelöste Gase, Turbulenzen | Entgasen, Filtration, langsames Eingießen |
| Kalt geschlossen | Kalte Metallfronten treffen aufeinander | Richtige Gießtemperatur und Anguss |
| Riss / Verformung | Thermische Belastung | Kontrollierte Kühlung, Wärmebehandlung |
| Sandeinschluss | Schimmelpilzerosion | Hochwertiger Formsand, ordnungsgemäße Belüftung |
